蘇州楽成智能科技

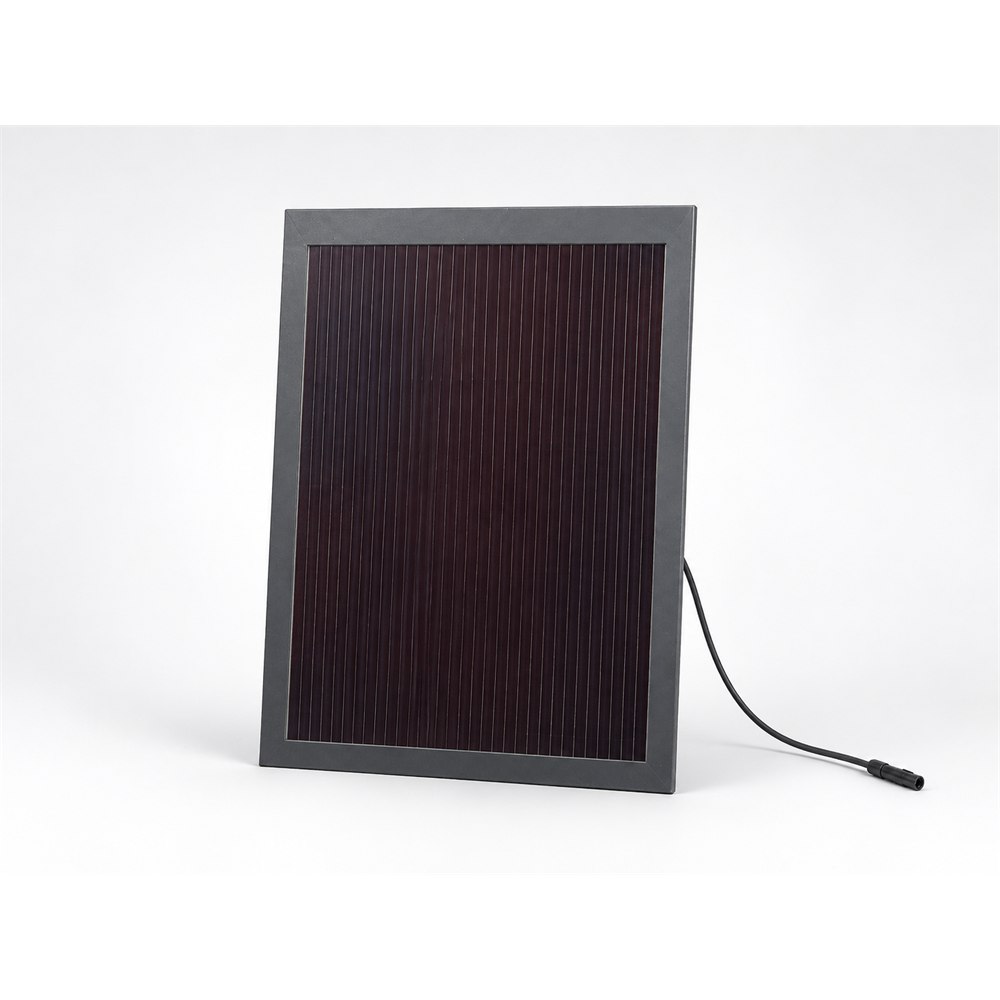

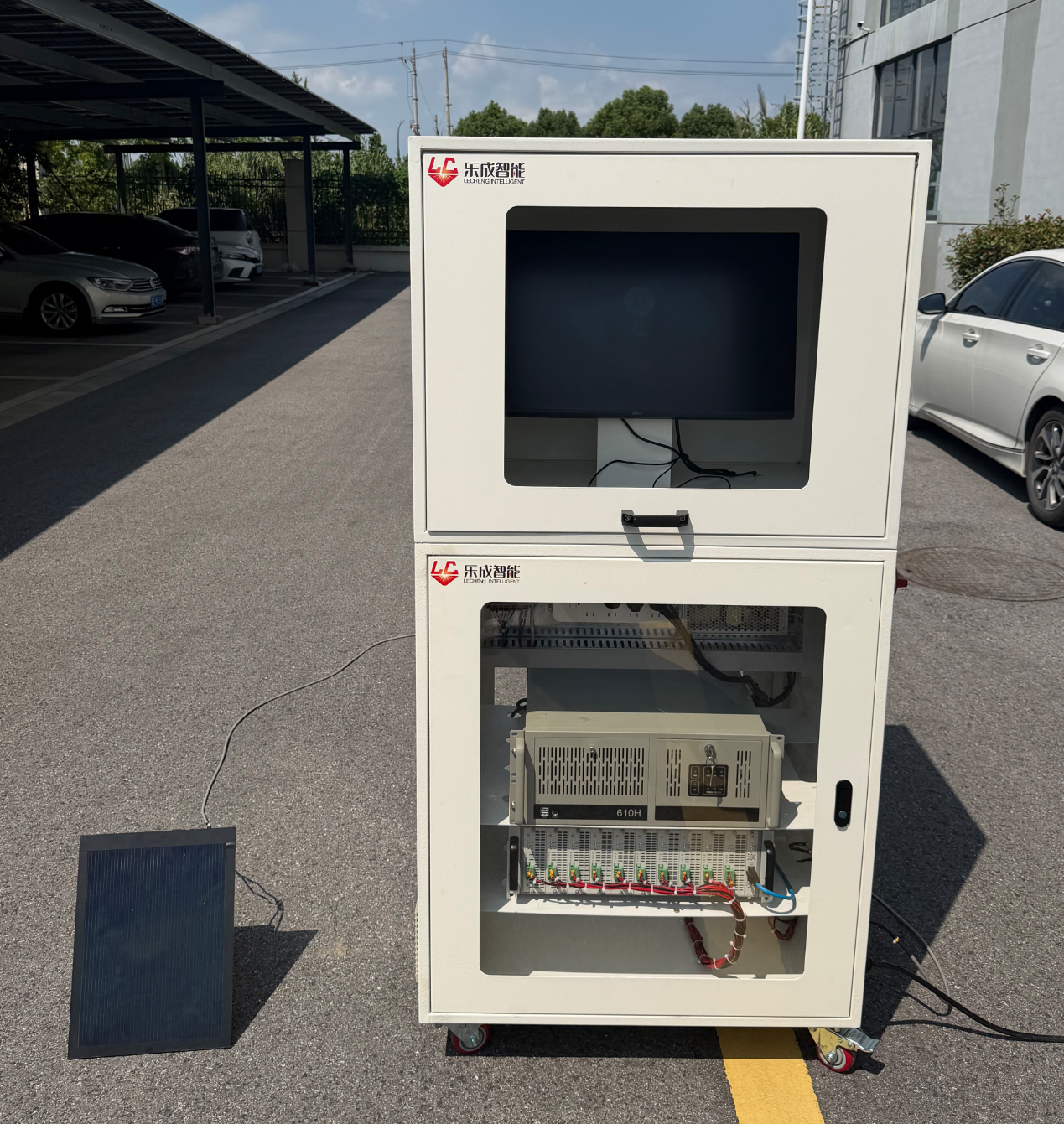

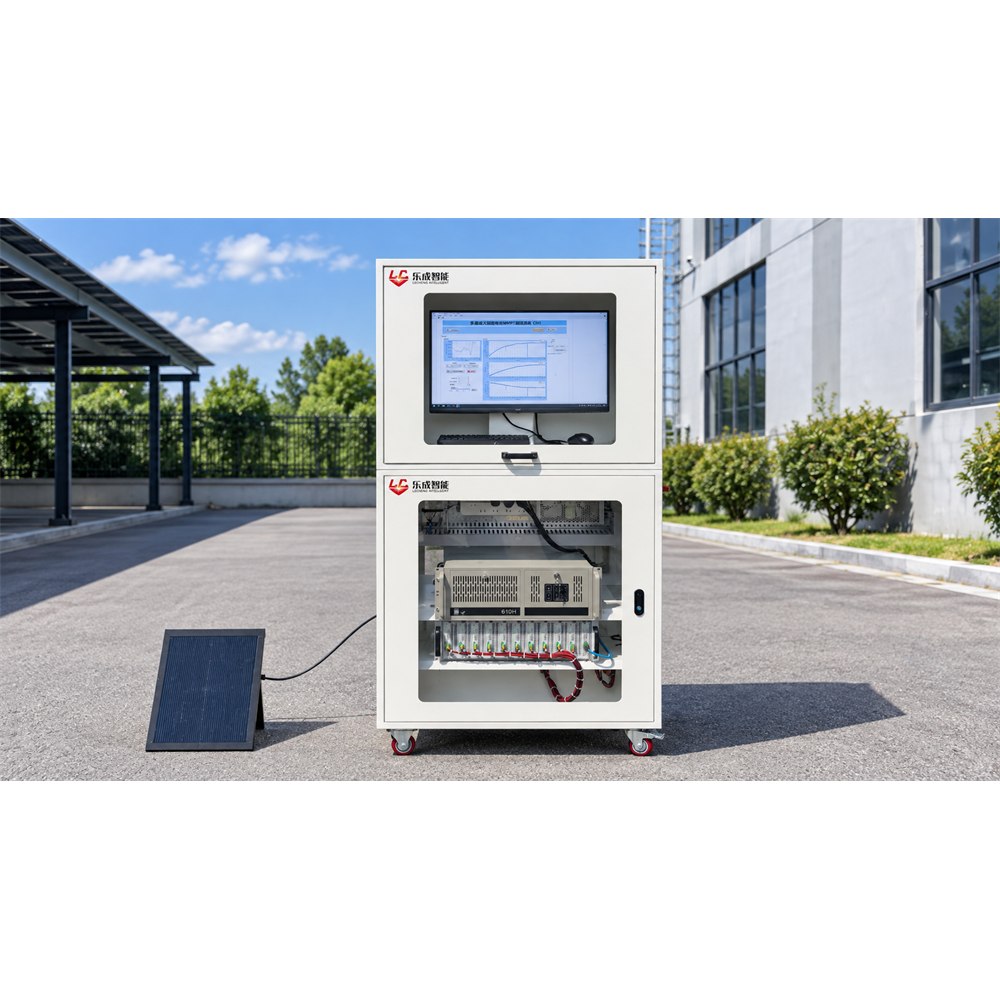

MCT-OD屋外用多チャンネル試験システムは、実際の設置環境で太陽電池モジュールの電気性能を測定するために設計されています。移動式プラットフォームにIVカーブ測定と最大電力点追従を統合し、日射量や温度が変化する条件で材料、構造、製造プロセスを比較できます。

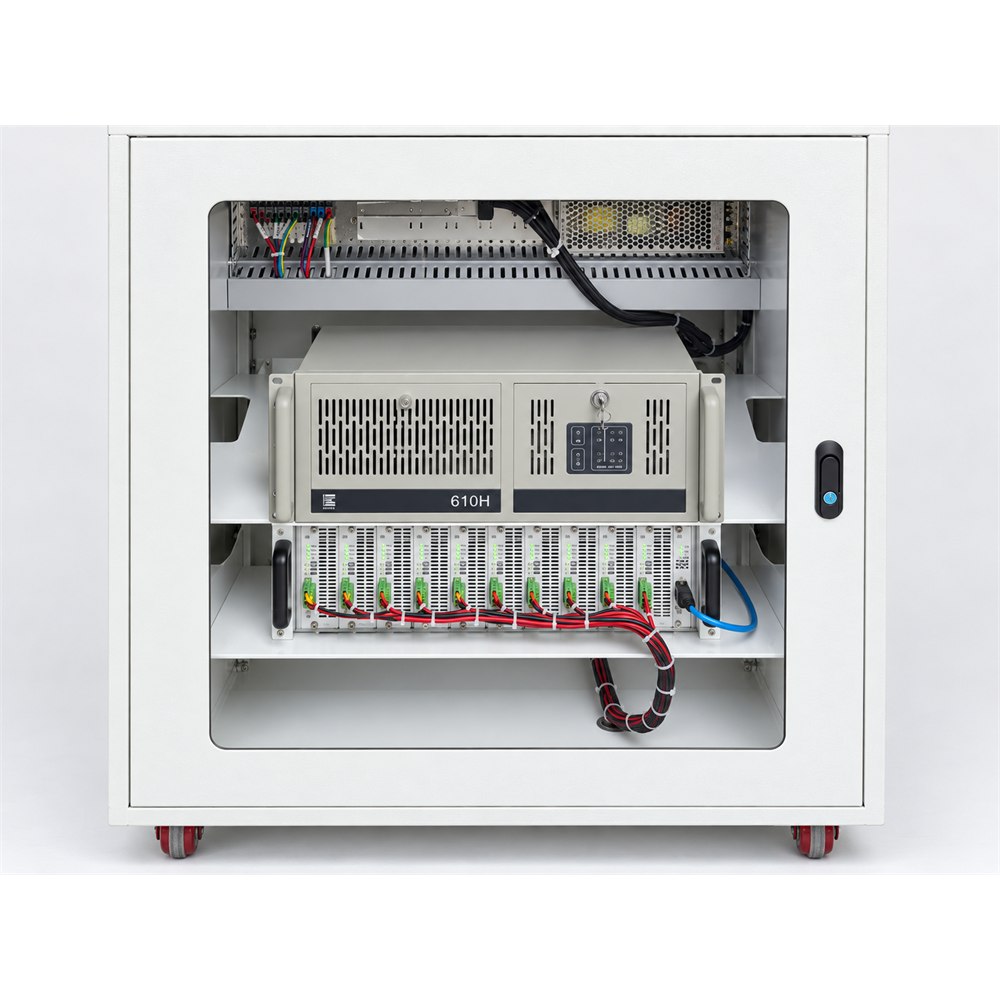

チャンネル数と電気レンジは試験計画に合わせて設定できます。ソースメジャーユニットまたは電子負荷とリレー群で並列測定を行い、屋外の移動式キャビネットでデータを取得します。屋内PCからLAN経由で監視・操作することも可能です。
多チャンネルIVテスターは順方向と逆方向のIVスキャンに対応します。9点フィッティングによりVoc、Isc、Vmp、Imp、Pmax、曲線因子FF、直列抵抗Rs、並列抵抗Rshを算出し、各チャンネルと試料を定量的に比較できます。
定常試験では独自制御により最大電力点を自動的に保持し、電圧、電流、電力の時間変化を記録します。動的MPPTはヒステリシスが大きいペロブスカイトや薄膜型などの太陽電池デバイスにも適しています。
屋外測定ではモジュールから試験キャビネットまで長いケーブルが必要になる場合があります。MCT-ODはKelvin 4線式接続を採用し、配線の電圧降下による影響を抑えて実用的な距離でも信頼性の高い測定を行います。
オプションで日射量、周囲温度・湿度、モジュール裏面温度を同期測定できます。電気データと環境データを同時に解析することで、チャンネル差、安定性、現場条件の影響を評価できます。

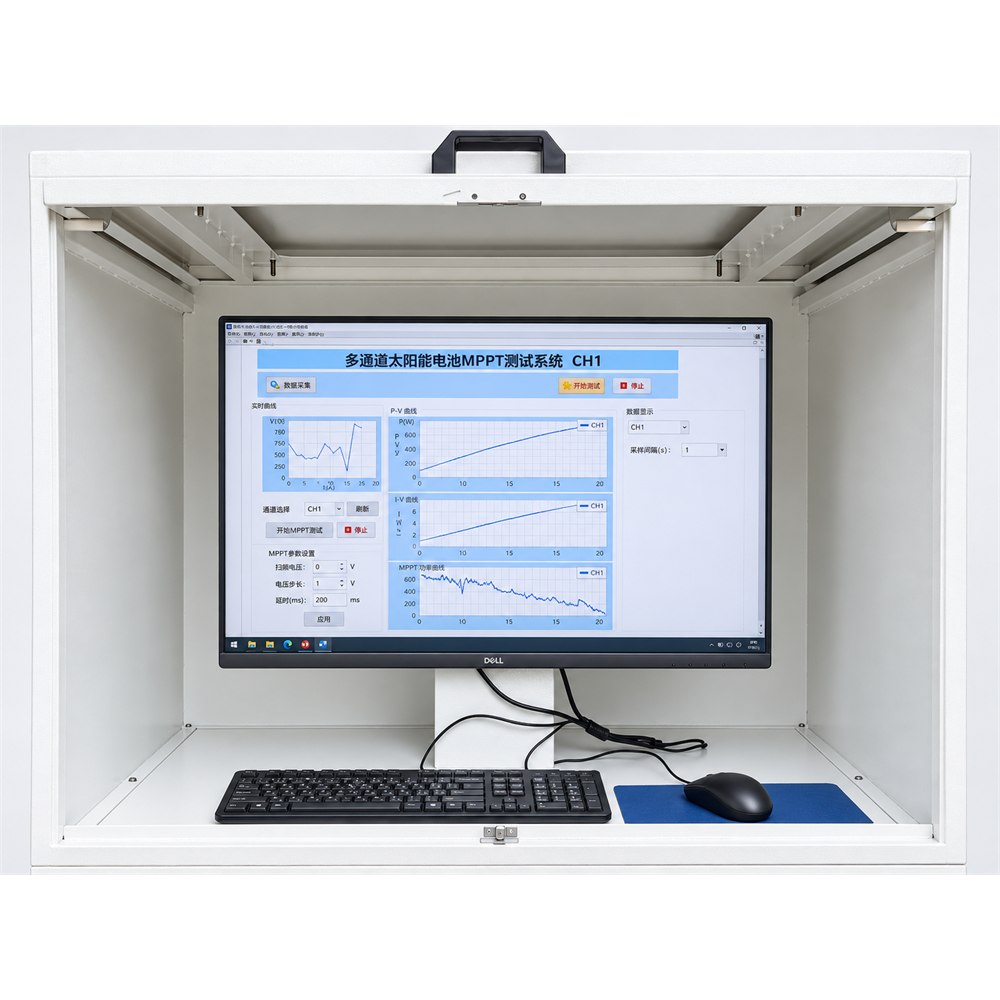

スケジュール試験、自動収集、データ保存、遠隔閲覧に対応します。屋内端末から測定シーケンスを設定し、チャンネル比較やトレンド確認が可能です。設置条件が整えば7日24時間の無人検証にも対応できます。

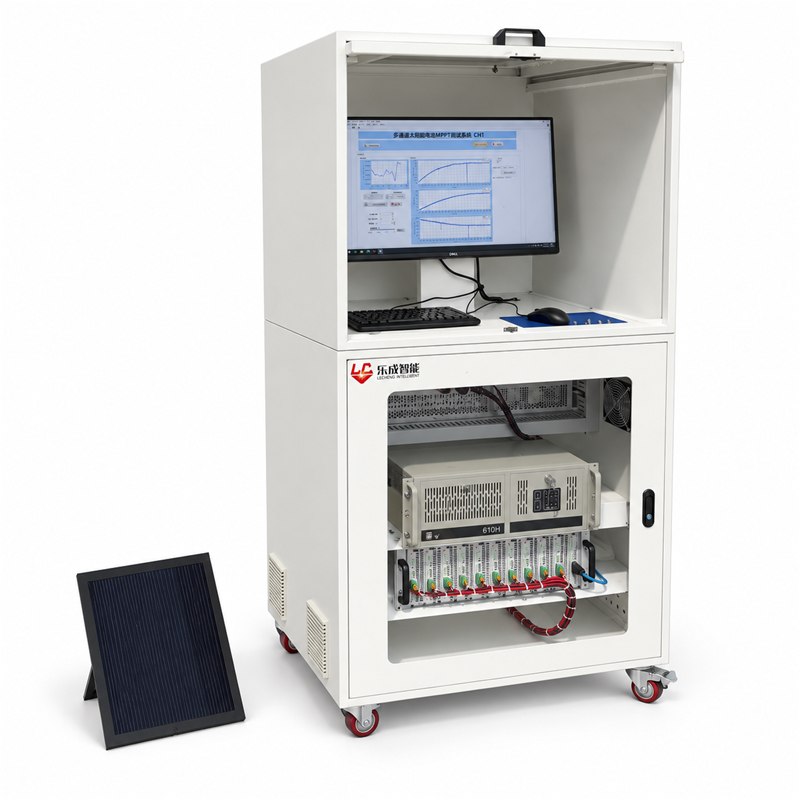

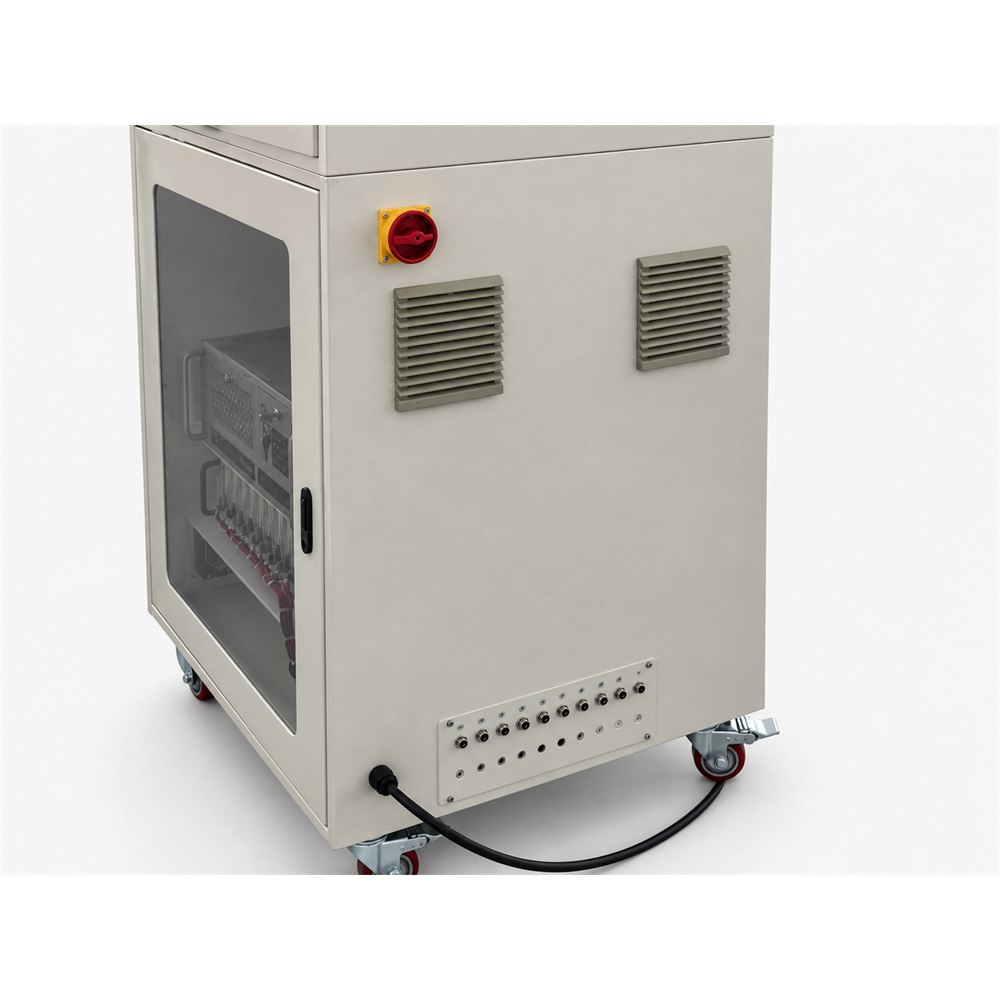

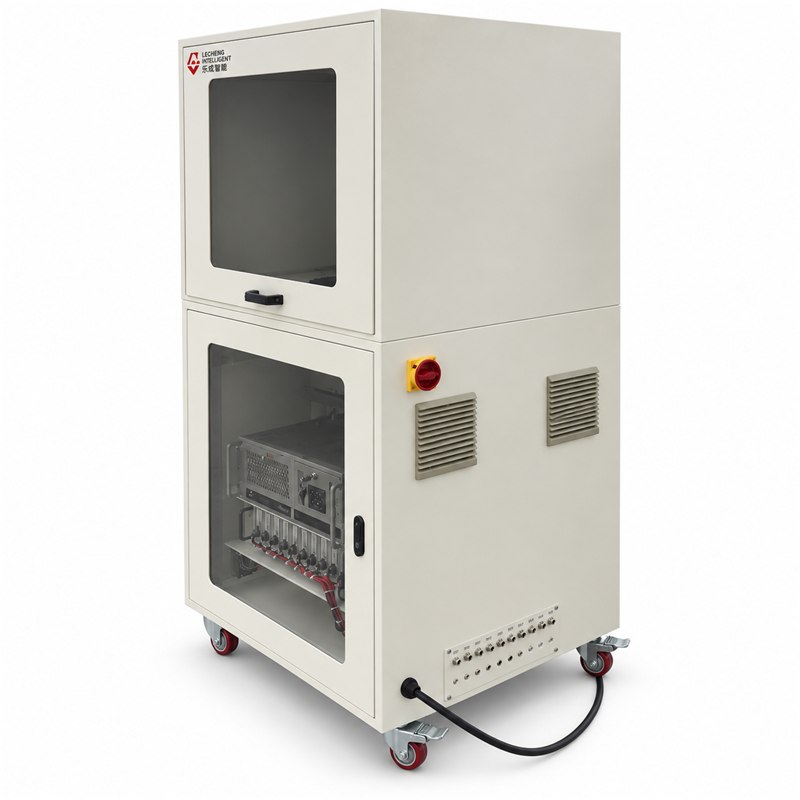

移動式キャビネットにはモニター、キーボード、計測器、リレー、通信、換気、非常停止、キャスターを統合しています。代表構成ではIP54保護仕様を選択でき、筐体、冷却、配電、インターフェースはプロジェクトごとに確定します。
| 型式 | チャンネル構成 | 電気レンジ |
|---|---|---|
| MCT-OD-8T | 8 チャンネル | モジュールと試験に合わせて設定 |
| MCT-OD-20T | 20 チャンネル | 600 V / 15 A / 540 W |
| MCT-OD-100T | 最大 100 チャンネル | モジュールと試験に合わせて設定 |
チャンネル数、電圧、電流、電力、配線、センサーは個別に変更できます。研究室から屋外への検証、技術比較、パイロットライン評価、長期安定性研究に合わせた試験システムを構築できます。
下表は参考プロジェクトの20チャンネル構成です。最終レンジはモジュール仕様、試験計画、ケーブル距離、設置環境を確認した上で選定します。
| チャンネル | モジュール参考値 | チャンネル定格範囲 |
|---|---|---|
| 1–15 | Voc 70 V, Isc 0.6 A, Pmax 40 W | 150 V / 1 A / 50 W |
| 16–18 | Voc 130 V, Isc 1.0 A, Pmax 120 W | 150 V / 2 A / 150 W |
| 19–20 | Voc 320 V, Isc 3.0 A, Pmax 180 W | 600 V / 15 A / 540 W |
屋外での太陽電池モジュールIVカーブ測定。
実際の日射・温度変化下での安定MPPT追従。
試料、材料、プロセスの並列比較。
ペロブスカイト、薄膜などの長期モニタリング。
研究機関、大学、パイロットライン、メーカーでの現場検証。
電気データと環境データの同期解析。
試験装置は、屋根を貫通しないバラスト式の角度調整架台と組み合わせることができます。架台、ケーブル長、コネクタ、チャンネル分け、センサー、筐体保護、監視方式は技術確認時に定義します。
LECHENG INTELLIGENTは製造前に測定レンジ、チャンネル数、安全要件、電源、通信、機械構成を確認し、MPPTシステムをモジュールと研究フローに適合させます。
標準サポートには、現場準備完了後3営業日以内の設置・試運転、1日以上の操作教育、24時間以内の回答、必要時72時間以内の国内現地対応が含まれます。標準保証は12か月で、生涯保守に対応します。契約により上位条件がある場合は契約内容を優先します。
Voc、Isc、Pmax、試料数、チャンネル数、試験期間、配線距離、必要センサー、設置条件をお知らせください。エンジニアが適切なMCT-OD構成を提案します。
