レーザー精密加工分野全般にわたる総合的な技術ソリューション：
1. レーザー精密マーキング
完全な材料互換性: 金属、プラスチック、セラミック、ガラスなどにミクロンレベルの精度で永久的に刻印します
高度な識別子: トレーサビリティのためのQRコード、シリアル番号、複雑なグラフィック彫刻をサポート
重要なアプリケーション: 電子部品、医療機器、航空宇宙などのハイエンドのトレーサビリティ分野で広く使用されています
2. 超薄ガラスレーザー精密切断
画期的な技術: 従来の限界を克服し、0.1～2mmの極薄ガラスを破片なしで切断できます。
エッジ強度イノベーション: 独自の熱応力制御によりエッジ強度が向上300%
革新的なソリューション: 折りたたみ式ディスプレイ、車載スクリーン、太陽光発電基板のコア技術

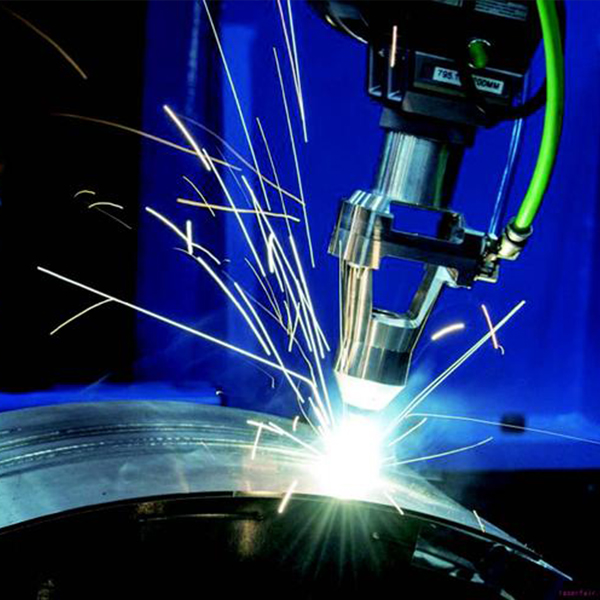

3. 高安定レーザー溶接システム
異種材料の専門知識±5μmの熱変形制御により銅アルミニウム合金の溶接課題を解決
カスタマイズされた主要プロセス: EVバッテリーの気密封止とセンサーの気密溶接を開発
業界トップクラスの利回り: スマート製造の効率を高めるために **しーっ99.8% の溶接歩留まり** を達成
4. マイクロナノレーザーエッチング装置
超微細機能: 最小線幅5μm曲面超微細パターン形成をサポート
ハイエンドアプリケーション: 半導体リードフレーム、PERC太陽電池、精密金型テクスチャリングに不可欠
テクノロジードライバー: フレキシブル回路と次世代マイクロエレクトロニクスの研究開発を加速

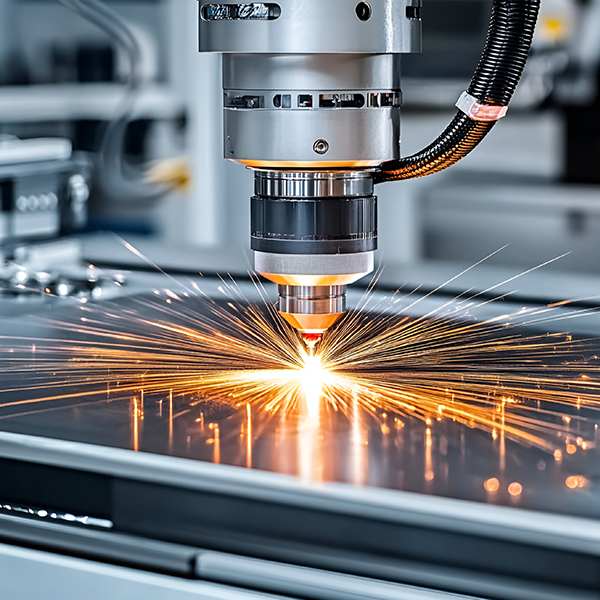

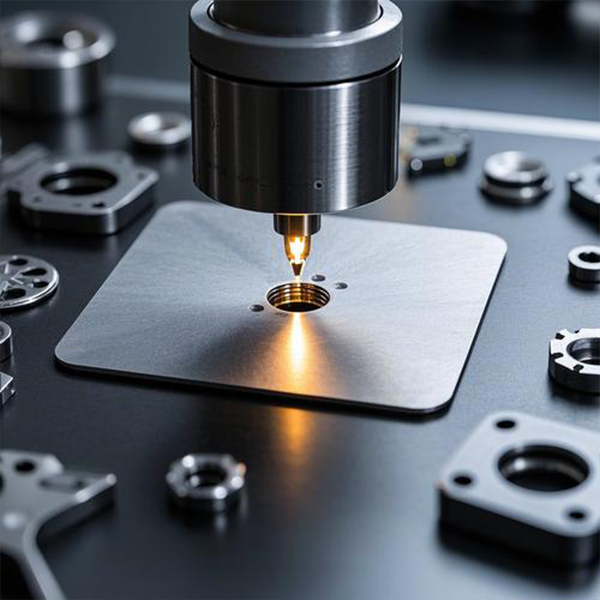

5. レーザー精密切断
（1）金属切削
正確さ: 厚さ2mm以下の金属（スチール、アルミニウム、タングステン）の場合は≤10μm。
熱制御: 熱影響部 (危険物質) <30μm。
アプリケーション: 医療用インプラント、精密機器
（2）プリント基板/FPC回路基板の切断
精度: 危険物質 <30μmで≤10μmの精度。
テクノロジー: 効率性を高める高速ガルバノメータスキャナ
（3）ガラス切断
厚さの範囲: 0.05～10mm; エッジ欠け<30μm。
主な用途: ディスプレイパネル、太陽光発電基板、気密ガラス蓋

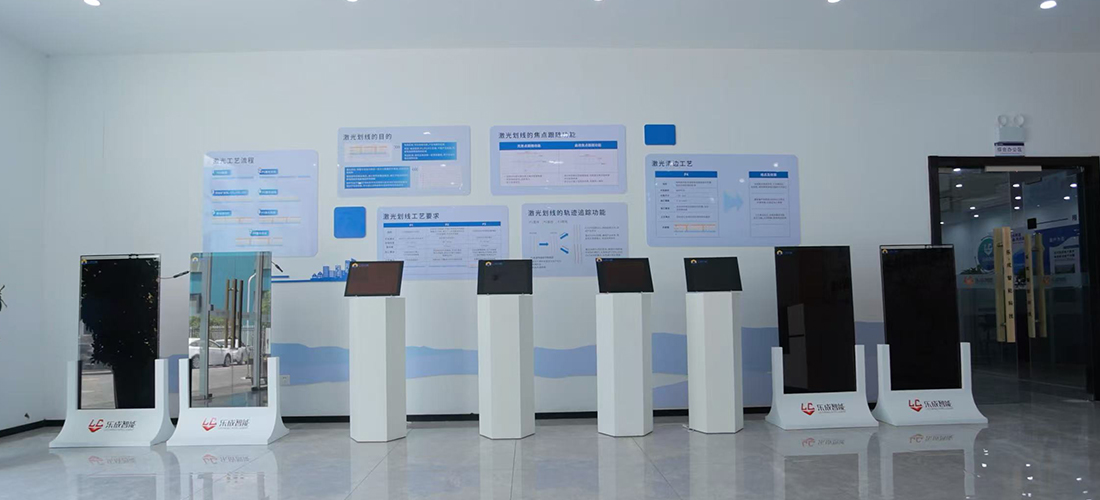

楽成インテリジェンステクノロジー（蘇州）株式会社

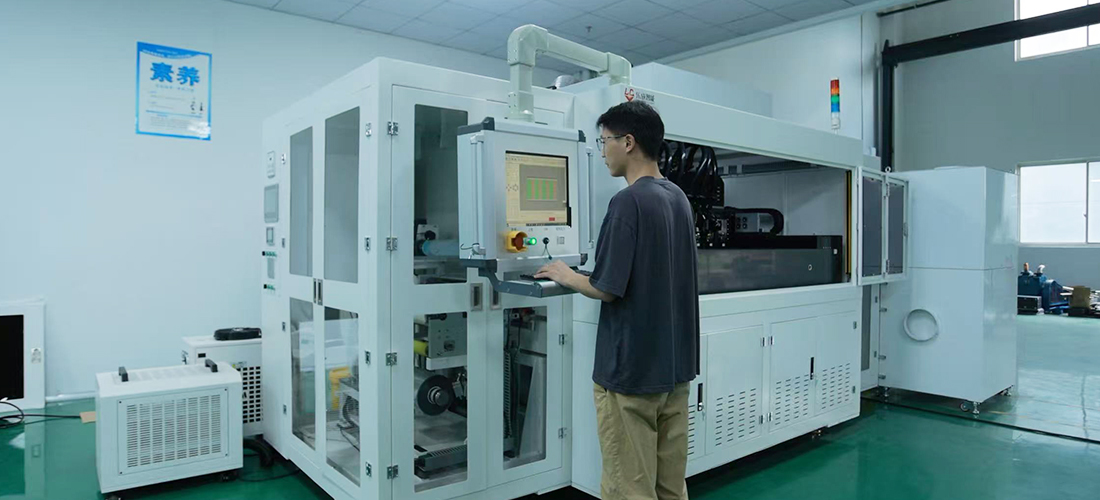

楽成知能科技（蘇州）有限公司は、活気に満ちた産業の中心地である常熟経済開発区に戦略的に位置しています。新エネルギー分野向けレーザー加工装置を専門とする技術主導型企業として、創業以来、「技術革新」を企業理念の中核に据えています。新エネルギー産業の高度化を推進する楽成は、ペロブスカイト太陽電池（PSC）に使用されるレーザーおよび自動化装置の研究開発、生産、アフターサービスに至るまで、バリューチェーン全体にわたる専門知識を継続的に向上させています。また、ペロブスカイト太陽電池の生産ラインに関する包括的なソリューションも提供しており、その専門性によって業界における確固たる地位を築いています。
もっと
おすすめ商品
デュアルレーザー設計により、切断と破砕を一度の工程で行うことができます。
ピコ秒処理により、ひび割れのないきれいなエッジを実現します。
高精度モーションシステムにより、ミクロンレベルの精度を実現します。
安定した性能は、継続的な工業生産を支える。
ピコ秒切断とCO2破砕を1台の機械で実現。
高精度モーションシステムにより、精密なガラス加工を実現します。
CCDカメラのアライメント調整により、位置決め精度と歩留まりが向上します。
300×300mmのガラスに対応し、安定した自動化を実現するように設計されています。
クラスAAAの性能はIEC試験規格に適合しています。
2400×1200mmの広い面積で、モジュール全体のテストに対応します。
±2%の均一性により、非常に正確な結果が得られます。
安定した1000W/m²の出力により、試験の一貫性が向上します。
複数のレーザー光源は、より多くの材料に対応できる。
木材、革、アクリル、金属、布地への彫刻が可能です。
コンパクトなデスクトップデザインは、自宅でもスタジオでも使用できます。
使いやすいソフトウェアで、カスタマイズが迅速かつ簡単に行えます。

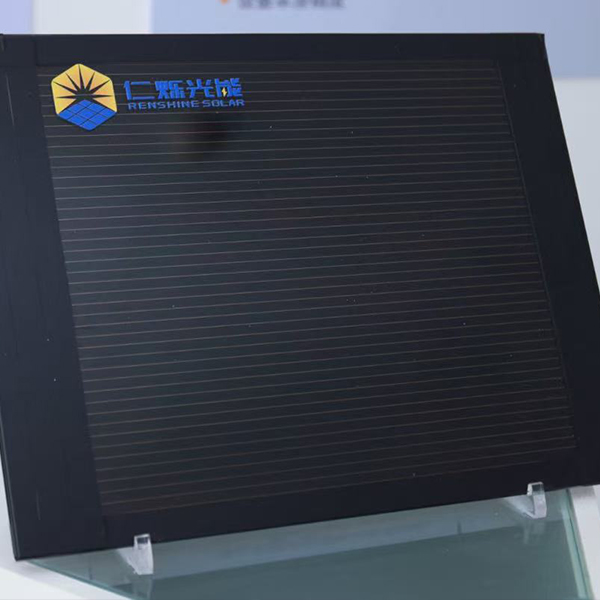

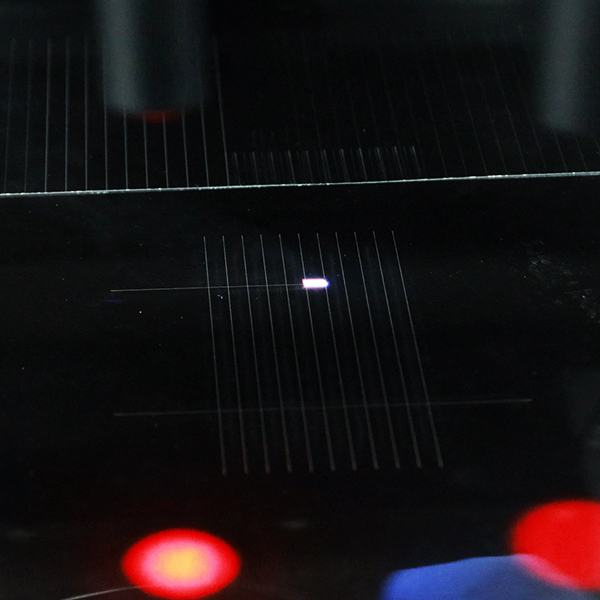

超高精度レーザースクライビング - 薄膜バッテリーのミクロンレベルの精度を保証します。
完全自動操作 - 3 ステーションの積み込み/積み下ろしで効率を向上します。
マルチビーム レーザー テクノロジー - 高速処理のために 24 ビーム分割をサポートします。
スマート監視システム - 品質管理のためのリアルタイム 高画質 観察。
XY-QE-001で、ペロブスカイト太陽電池およびタンデム太陽電池の研究の可能性を最大限に引き出しましょう。このシステムは、インテリジェントなソフトウェア、コンパクトな設計、包括的なタンデムセルサポート、そして卓越した現地サービスにより、量子効率（QE）試験の概念を覆し、優れた価値で国際レベルの性能を提供します。
レンズからノズルまで、光学部品全般を一つのサプライチェーンで提供。
1～30kWのレーザーシステムを安定した性能でサポートします。
高透過率コーティングにより、電力損失を最小限に抑えます。
グローバル顧客向けに、OEMカスタマイズによる迅速な納品を実現。
高度な HDI ボード向けの 50μm 未満のレーザー ドリリング。
超高速位置決めにより、高スループットの生産が可能になります。
自動フォーカス制御により、一貫した穴品質が保証されます。
コンパクトなフットプリントは既存の プリント基板 生産ラインに適合します。
1. マルチチャネルアーキテクチャにより、IVおよびMPPTテストを並行して実行できます。
2. 独立したチャンネル制御により、高精度なデータ取得が保証されます。
3. 内蔵のMPPTアルゴリズムは、ペロブスカイトのヒステリシスを効果的に処理します。
4. 自動化されたソフトウェアは、長期にわたる無人安定性テストをサポートします。
宇宙環境全体のシミュレーションを実現する統合ソリューション。
AM0、真空、紫外線、振動、原子状酸素を網羅しています。
ペロブスカイト型、タンデム型、および宇宙用太陽電池の評価用に設計されています。
モジュール式システムは、正確かつ拡張性の高いテストワークフローをサポートします。
