蘇州楽成智能科技
屋外用マルチチャンネルPVモジュール劣化試験システムは、安定したビーム制御、プロセスの再現性、および生産要件との確実な統合を必要とする産業用レーザー加工プロジェクト向けに設計されています。ペロブスカイトレーザー生産ラインの選定にあたっては、最終的な機器構成を決定する前に、材料の種類、加工精度、自動化レベル、スループット、メンテナンスの容易性、およびアフターサービスを比較検討する必要があります。
関連するレーザーソリューションには以下が含まれますマルチチャンネルPVモジュール定常状態試験システム、低照度条件下におけるマルチチャンネル太陽光発電IV MPPTテストシステム、XY-QE-001 量子効率測定システムこれらの内部参照により、ユーザーは類似のシステムを比較したり、洗浄、切断、罫書き、マーキング、溶接、太陽光発電レーザー装置の各ページ間をスムーズに移動したりすることができます。
の屋外マルチチャンネルPVモジュール劣化試験システムは、太陽光発電モジュールの長期的な屋外性能監視と信頼性評価のために設計された、高スループットの太陽光発電試験プラットフォームです。このシステムは、次のような新興の太陽光発電技術に特に適しています。ペロブスカイト太陽電池、タンデム太陽電池、薄膜太陽電池モジュール製品開発および安定性評価において、実際の屋外での検証が極めて重要となる場合。
本システムは、マルチチャンネル電気試験ユニット、リレースイッチングシステム、環境モニタリングモジュール、データ収集ハードウェア、およびインテリジェント制御ソフトウェアを統合した、完全な屋外試験ソリューションです。複数の太陽光発電サンプルを実際の太陽光条件下で同時に試験できるため、試験効率が大幅に向上するとともに、データの一貫性と再現性も確保されます。
従来の実験室試験プラットフォームは太陽光シミュレーターのみに依存していますが、このシステムは自然の屋外環境で直接動作します。太陽光発電デバイスの実際の発電性能を継続的に監視し、環境条件などを記録します。気温、湿度、日射量これにより、研究者はデバイスの性能と実際の環境ストレス要因との相関関係を明らかにすることができる。

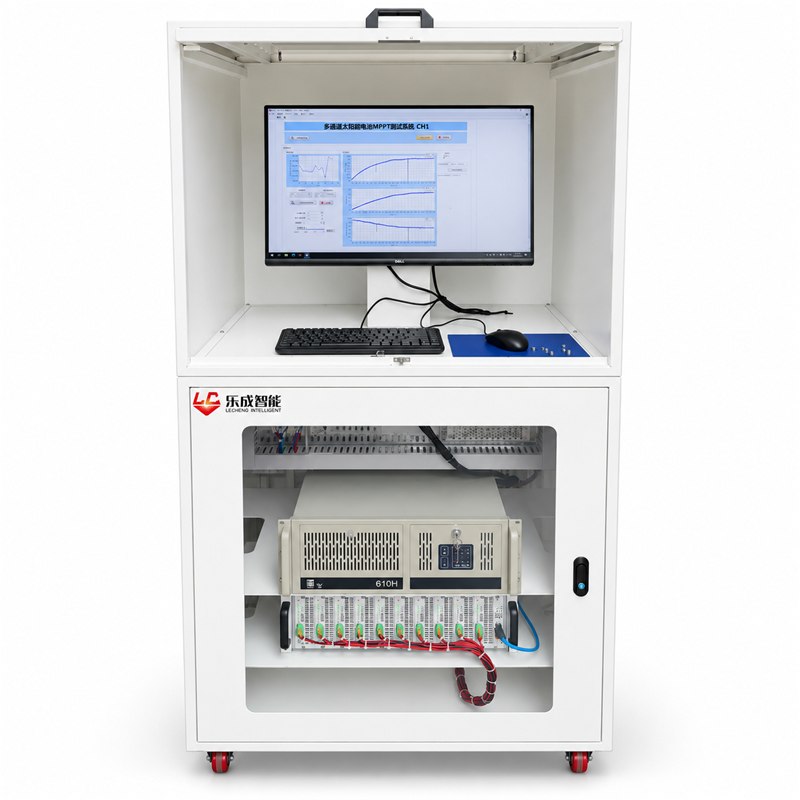

システムは屋外テストキャビネットと屋内モニタリングワークステーションからなるデュアルアーキテクチャこの構造により、オペレーターは屋外環境で長期安定性試験を実施しながら、屋内のコンピュータから試験の進捗状況を遠隔で監視し、データを確認し、システム運用を管理することが可能になります。
このシステムは、複数の太陽光発電モジュールの同時テストをサポートする高効率マルチチャネルテストアーキテクチャを採用しています。標準構成では、システムは8つの独立したテストチャンネル、各チャンネルは8点リレー走査これにより、1回の実験で多数のサンプルをモニタリングすることが可能になる。
この設計により、試験のスループットが大幅に向上し、実験サイクルが短縮されるため、太陽光発電材料のスクリーニング、モジュールの比較、および信頼性研究に最適なシステムとなる。
| アイテム | 仕様 |
|---|---|
| テストチャネル | 8チャンネル |
| チャンネルあたりのポイント数 | 8ポイント |
| 電圧範囲 | 1～18V |
| 現在の範囲 | 5μA～1A |
| 測定精度 | 0.1% |
| 最大チャンネル出力 | チャンネルあたり10W |
このプラットフォームは両方をサポートしています小型太陽光発電デバイスおよびミニモジュール、互換性がありますガラス基板とフレキシブル薄膜太陽電池。
| アイテム | 仕様 |
|---|---|
| 材質の種類 | ガラスまたはフレキシブル薄膜太陽電池 |
| 厚さ範囲 | 1～7.0 mm |
| 小型デバイスサイズ | ≤25×25 mm |
| モジュールサイズ | ≤150×150 mm |
| 器具の種類 | カスタム8ポジションボックスまたはリード線構成 |
システムは完全なサポートを提供しますIV特性評価とMPPTトラッキング自然光条件下で使用可能。順方向スキャン、逆方向スキャン、多点フィッティング方式など、複数のスキャンモードが利用できます。
各チャンネルは独立して動作できるため、同一実験内で異なる太陽光発電デバイスに対して柔軟な試験戦略を実行できる。
| アルゴリズム | 関数 |
|---|---|
| 摂動観測（P&O） | 標準MPPTトラッキング |
| 増分コンダクタンス | 高精度ダイナミックトラッキング |
| 定電圧方式 | 固定動作点検証 |
| データ型 |
|---|
| ルクス |
| ボーカル |
| イスカ |
| 充填率 |
| 変換効率 |
| 最大出力 |
| 最大電流 |
| 最大電圧 |
| 直列抵抗 |
| シャント抵抗 |
これらのパラメータを用いることで、研究者は太陽光発電デバイスの性能を正確に評価し、長期的な屋外劣化試験中の劣化傾向を監視することができる。
太陽光発電性能と環境条件との正確な相関関係を確保するため、本システムには包括的な環境モニタリングサブシステムが統合されている。
主要な環境変数気温、湿度、日射量試験中は継続的にデータが記録されます。これらのデータは、環境ストレスが太陽光発電モジュールの劣化に及ぼす影響を研究者がより深く理解するのに役立ちます。
| パラメータ | 仕様 |
|---|---|
| 温度監視 | 4チャンネル |
| 温度範囲 | -40℃～100℃ |
| 温度精度 | 0.1℃ |
| 湿度範囲 | 5～100%RH |
| 湿度精度 | 0.1%RH |
| 照度範囲 | 0～200,000ルクス |
| 放射照度精度 | 0.1 W/m² |
| サンプリング周波数 | 5～10分 |
このシステムは、リアルタイムの環境曲線を表示し、累積日射量値を計算することができ、これは太陽光発電システムの長期的な劣化分析に不可欠です。
本システムには、太陽光発電の屋外試験専用に開発されたインテリジェントなソフトウェアプラットフォームが搭載されています。このソフトウェアは、自動試験ワークフロー、リアルタイム監視、および長期データ保存をサポートします。
| 関数 | 説明 |
|---|---|
| マルチチャンネルIVテスト | 継続的なスキャンとスケジュールされたテスト |
| マルチチャンネルMPPTトラッキング | リアルタイム電力監視 |
| 温度監視 | リアルタイム曲線表示 |
| 自動データ保存 | タイマー保存と自動命名 |
| 遠隔監視 | 屋内ワークステーションの監視 |
| データエクスポート | 独立チャネルまたは統合チャネルのエクスポートをサポート |
| 警報システム | 異常状態自動警告 |
システムはサポートしています24時間連続稼働そのため、長期的な屋外劣化試験や信頼性評価研究に最適です。
システムはサポートしています8チャンネル×8テストポイント最大で64のテストポジション単一の試験サイクルで実施できるため、太陽光発電材料の開発やモジュールの比較における試験効率が大幅に向上します。
自然光の下で直接試験を行うことで、このシステムは実際の現場稼働条件をより正確に反映した、現実的な太陽光発電性能データを提供する。
自動リレー切り替え、データ収集、および遠隔監視により、無人試験が可能になり、人件費を削減し、データの信頼性を向上させる。
ハードウェアとソフトウェアの両方がモジュール式のアーキテクチャで設計されているため、さまざまな研究ニーズに合わせてシステム構成をカスタマイズできる。
製品には以下が含まれます12ヶ月保証、生涯メンテナンス、24時間対応、 そして迅速なオンサイトサービスサポート。
屋外マルチチャンネルPVモジュール劣化試験システムは、以下の分野で広く使用されています。
屋外太陽光発電性能のモニタリング
ペロブスカイト太陽電池材料スクリーニング
太陽光発電モジュールの信頼性試験
長期安定性および劣化に関する研究
薄膜およびフレキシブル太陽電池デバイスの検証
大学の研究室および太陽光発電研究機関
試験生産ラインおよび産業研究開発センター
