ペロブスカイトレーザー装置ガイド

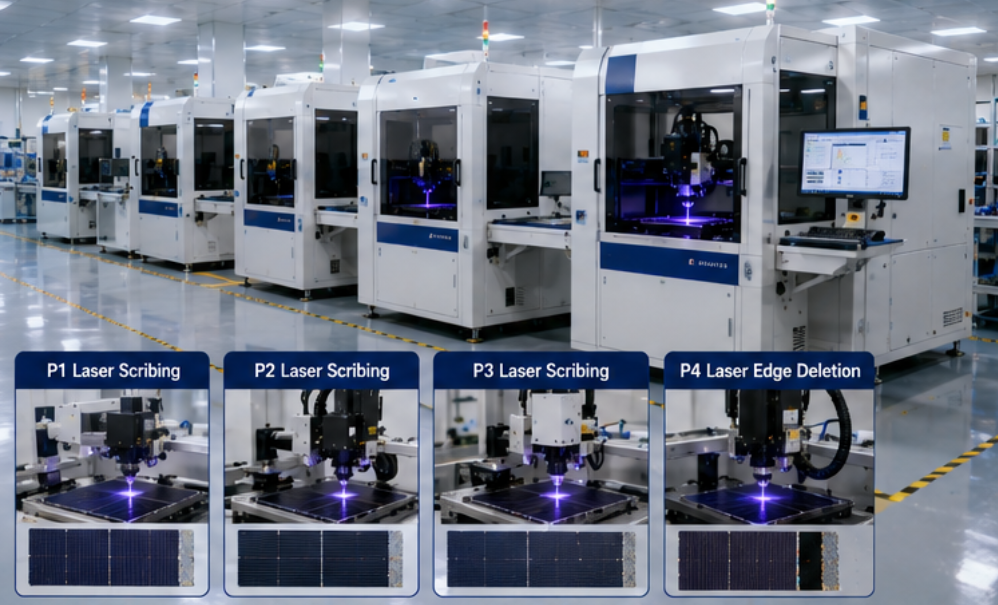

ペロブスカイトモジュール用レーザースクライビング装置（P1、P2、P3、P4）の選び方

ペロブスカイトモジュール用のレーザー加工装置（P1、P2、P3、P4）の選定には、プロセス適合性、レーザー光源構成、アライメント精度、基板サイズ、自動化レベル、および将来のパイロットラインへの統合について、慎重な評価が必要です。適切なシステムは、クリーンな層除去、安定した相互接続、信頼性の高いエッジ除去、および拡張可能なモジュール製造をサポートする必要があります。

P1、P2、P3、P4機器の選定が重要な理由

ペロブスカイト太陽電池モジュールの製造において、P1、P2、P3、P4のレーザー加工工程は、モジュールの構造、電気接続、および長期信頼性を直接的に決定づける。各工程は異なる層を除去するため、それぞれ異なるレーザーパラメータが必要となる。

機器の選定が適切でない場合、絶縁不良、高い接触抵抗、広いデッドエリア、熱損傷、エッジリーク、モジュール歩留まりの低下といった問題が発生する可能性があります。したがって、最適な選択肢は単に最も安価なレーザー加工機ではなく、プロセスに適合した完全なレーザー加工ソリューションです。

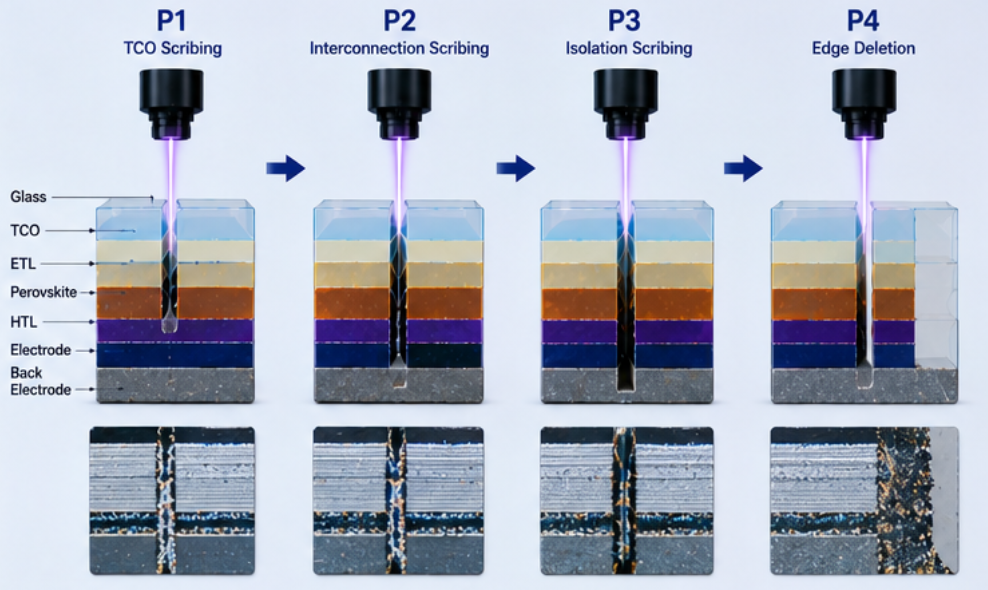

1. 各プロセスの機能を理解する

機器を選ぶ前に、購入者は各スクライビング工程がどのようなものかを明確に理解しておく必要がある。

• P1レーザースクライビング： TCO層を除去して下部電極を分離する。

• P2レーザースクライビング： ペロブスカイト層と輸送層を除去して、相互接続チャネルを形成する。

• P3レーザースクライビング： 背面電極と機能層を分離し、最終的な細胞分離を行う。

• P4レーザーエッジ除去： 端部の材料を除去することで、封止性を向上させ、漏洩リスクを低減します。

あらゆる材料に対して汎用的なレーザー装置を使用するのではなく、これらのプロセス目標に合致した専門的な装置構成を用いるべきである。

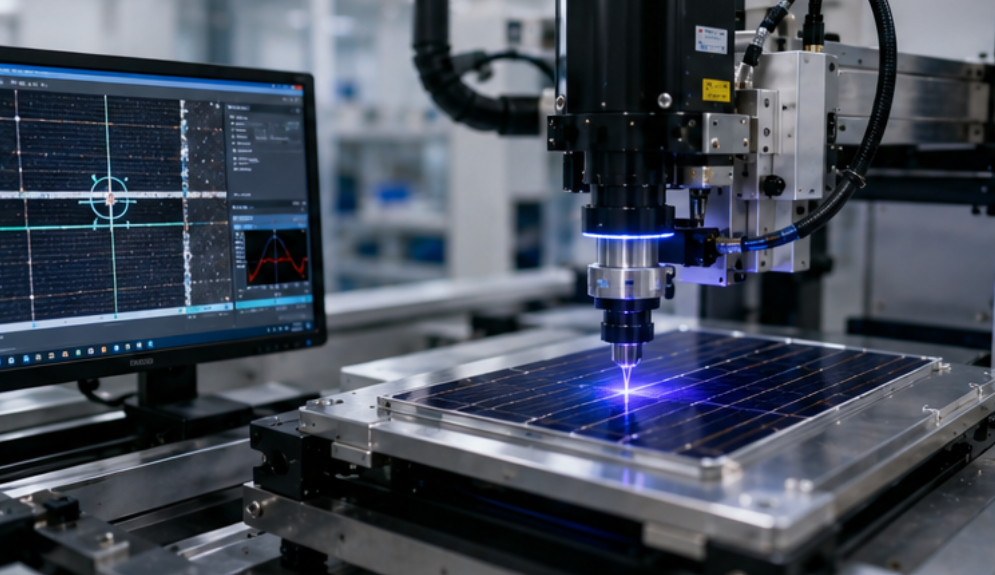

2. レーザー光源の互換性を確認する

レーザー光源の選定は、最も重要な要素の一つです。異なる層は異なる波長を吸収するため、購入者は波長、パルス幅、出力安定性、ビーム品質、およびプロセスウィンドウを評価する必要があります。

P1の場合、システムはガラスを損傷することなく、導電性TCO層をきれいに除去する必要があります。P2の場合、レーザーは下部の導電層を保護しながら機能層を除去する必要があります。P3の場合、レーザーは完全な絶縁を確保する必要があります。P4の場合、システムは基板または活性領域を損傷することなく、エッジ層をきれいに除去する必要があります。

P1 P2 P3 P4 機器選定チェックリスト

3. 位置合わせの精度と再現性を評価する

P1、P2、P3の各ラインは、効率的な直列接続を形成するために正確に位置合わせする必要があります。位置合わせが不十分だとデッドエリアが増加し、短絡、漏電、または出力の不安定化を引き起こす可能性があります。試作段階および量産段階のシステムでは、自動画像認識による位置合わせを強く推奨します。

購入者は、位置決め精度、再現性、校正方法、および長期安定性を確認する必要があります。単一のテストで正確に見えるシステムでも、パイロットラインでの繰り返し運転には十分な安定性を備えていない可能性があります。

4. 基板サイズと製造段階に合わせて機器を選択する

必要な機器構成は、プロジェクトが研究室での研究開発、パイロットラインの検証、または生産規模の拡大のいずれを目的とするかによって異なります。小規模な研究サンプルであれば、柔軟な手動または半自動システムで十分かもしれません。より大規模なモジュールには、より大きなプラットフォーム、より強力な位置合わせ制御、およびより優れたハンドリングシステムが必要です。

• 研究開発段階： 柔軟なプロセス開発とパラメータテスト。

• パイロットラインステージ： 再現性、自動化、およびプロセスデータの追跡。

• 製造段階： スループット、安定性、統合性、保守効率。

5. 自動化とライン統合能力を確認する

初期研究段階であれば単体レーザー加工機で十分かもしれませんが、パイロットラインにはより高度な統合が必要です。購入者は、自動ローディング、ロボットによる搬送、レシピ管理、バーコード追跡、集塵、安全保護、そしてコーティング、電極、封止、試験装置との接続などを検討すべきです。

将来的に機器をアップグレードする予定がある場合は、購入前に統合インターフェースとレイアウト計画を確認しておく方が良いでしょう。

注文前に確認すべき事項

• この機器はP1、P2、P3、P4をそれぞれ個別にサポートしていますか？

• 異なる製造工程のレシピを保存して繰り返し使用することは可能ですか？

• 材料積層にはどのレーザー光源が推奨されますか？

• 繰り返し達成可能な罫書き幅と位置合わせ精度はどのくらいですか？

• このシステムには自動視覚位置合わせ機能が含まれていますか？

• 供給業者は顕微鏡画像とサンプル試験データを提供できますか？

• この機械は研究開発段階からパイロットラインでの使用へとアップグレードできますか？

• このシステムは、上流および下流の機器と統合できますか？

結論

ペロブスカイトモジュール用のP1、P2、P3、P4レーザー加工装置を選定するには、プロセス指向のアプローチが必要です。購入者は、レーザー光源の互換性、加工品質、位置合わせ精度、基板サイズ、自動化レベル、および将来のパイロットラインへの統合について評価する必要があります。

適切な機器パートナーは、レーザーハードウェアを提供するだけでなく、サンプルテスト、プロセスに関する推奨事項、そしてペロブスカイトモジュールのスケールアップに関する長期的なサポートも提供すべきである。
